Esquemas eléctricos

Los esquemas son formas de representar una instalación eléctrica empleando líneas, trazos, símbolos o gráficos en forma ordenada y concreta. Ayudan a visualizar cómo se realizará la instalación y planificar el trabajo a realizar.
Los circuitos eléctricos se pueden representar a través de esquemas simbólicos o esquemas pictóricos.

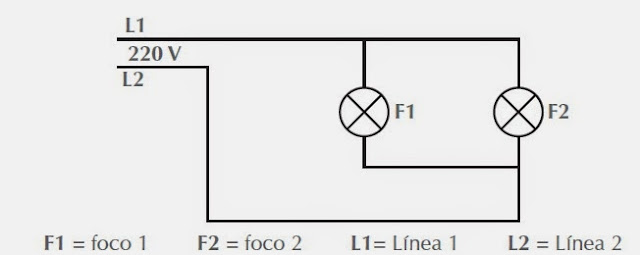

Esquemas simbólicos
Son empleados principalmente por técnicos y profesionales electricistas y se caracterizan por su representación mediante símbolos. Cada accesorio eléctrico tiene un símbolo que lo representa. En el caso del Perú, el Código Eléctrico Nacional asume los símbolos recomendados por la Comisión Electrotécnica Internacional.

Ejemplo:

Esquemas pictóricos
Representan una instalación eléctrica graficando la forma física que tienen los elementos que componen el circuito. Su aplicación ayuda a reconocer con mayor rapidez y facilidad un esquema eléctrico. Son empleados principalmente por los que se inician en el trabajo o estudio de la electricidad.

Ejemplo:

























Símbolos y gráficos empleados en esquemas eléctricos

Lámparas incandescentes

La lámpara constituye un elemento que convierte la energía eléctrica en energía luminosa. Fue inventada por Thomas Alva Edison en 1878.

El funcionamiento de una lámpara es muy sencillo: la corriente eléctrica, al pasar por un hilo muy fino enrollado en espiral denominado filamento, produce la luz debido al calentamiento de este material. Este proceso es tan rápido que no se puede observar.

Uno de los tipos de lámparas más empleadas, debido a su bajo costo y fácil instalación, es conocido comúnmente como “foco”. La luz que produce es un tanto amarilla y genera mucho calor, por esta razón es aconsejable instalarlo con portalámparas de loza.

Hay lámparas de 25, 50, 75, 100 Watts para uso doméstico, pero

A mayor potencia del foco mayor iluminación, pero mayor consumo de corriente.

también las hay de potencias mayores. Su estructura es la siguiente:

✦ Casquillo metálico. Pieza roscada que tiene el botón de entrada y el casquillo de salida de corriente. El tamaño y forma del casquillo son estandarizados de tal forma que el casquillo encaja en cualquier tipo de portalámparas.

✦ Conductores. Tienen la forma de dos brazos de metal montados en la base interna del casquillo, y están conectados al botón de entrada y casquillo de salida respectivamente, y en sus extremos se unen el filamento.

✦ Filamento. Hilo metálico muy fino enrollado en espiral, colocado en los extremos del soporte.

✦ Ampolla de vidrio. Que cubre todos los elementos de la lámpara y está fabricada al vacío, es decir no hay en ella presencia de oxígeno ni otros gases.

Accesorios eléctricos

Los accesorios eléctricos son aquellos materiales que permiten realizar una instalación eléctrica. Tenemos dos tipos: para instalaciones visibles y para instalaciones empotradas.

Los accesorios de instalaciones visibles se caracterizan por ser colocados en las paredes y techos con tarugos y tornillos, y sobresalen notoriamente de la zona donde se les ubica; mientras que los accesorios para empotrados son planos y se colocan en cajas rectangulares u octagonales especiales dentro de la pared.

En este Módulo trabajaremos con los accesorios de tipo visible.

a) Enchufe

Permite conectarse a los tomacorrientes. Se caracteriza por tener dos clavijas, puede ser plano o redondo.

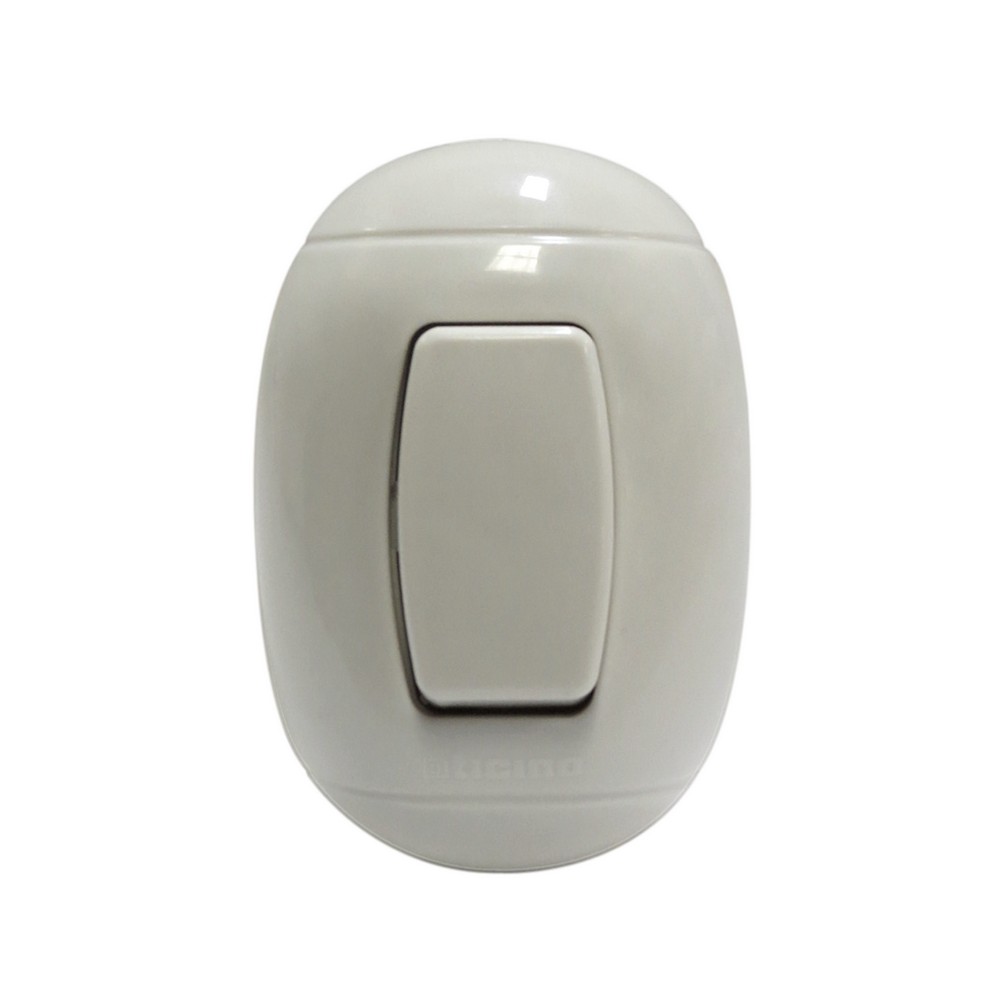

b) Interruptor

El material del que están fabricados es la baquelita. Existen interruptores simples, dobles y de conmutación de tipo visible (de superficie) o empotrado.

El interruptor permite controlar el paso de la corriente eléctrica, posee un sistema interno que abre o cierra mecánicamente el circuito para que se interrumpa o se restablezca.



c) Portalámparas

Comúnmente llamados soquets. Permiten la colocación de lámparas incandescentes (focos).

Se recomienda el empleo de portalámparas de loza porque soportan temperaturas muy altas producidas por los focos al estar encendidos.



d)Tomacorriente

El material empleado en su construcción es la baquelita. Tiene dos orificios, los cuales están preparados para que encajen los enchufes de clavijas planas o redondas. Se emplea para abastecer de corriente eléctrica a los diferentes artefactos eléctricos.

e) Pulsadores

Se emplean para hacer funcionar los diferentes dispositivos de llamada (timbres). Su forma es muy parecida a la de un interruptor simple. La diferencia está en que, al presionar el pulsador, éste no queda enganchado, sino regresa a su posición inicial.

Empalmes de conductores eléctricos

Se denomina empalme eléctrico a la unión de dos o más conductores o cables con las puntas enrolladas entre sí, y cubiertas con cinta
aislante, para que circule la corriente eléctrica.
Se puede realizar empalmes con los alambres sólidos o rígidos y con los cables mellizos. Hay una variedad de empalmes, pero en este módulo sólo trabajarás con tres de ellos: trenzado, derivación y prolongación.
Empalme trenzado
Se utiliza con mucha frecuencia por ser fácil y rápido de ejecutar. Permite unir dos o más cables eléctricos, principalmente mellizos, y se puede ejecutar con las manos
sin necesidad de herramientas. Se emplea principalmente en
las conexiones de los accesorios eléctricos (portalámparas, interruptores, tomacorrientes  etc.).
En este tipo de empalme, se puede hacer un trenzado simple (dos cables) y trenzado triple (tres cables). Se debe garantizar que el empalme esté bien ajustado para evitar problemas de mala conexión o falso contacto.

Empalme de derivación
También llamado empalme tipo “T” por tener la forma de esa letra. Se emplea principalmente para hacer derivaciones de conductores eléctricos en ángulos rectos. Se puede ejecutar con los conductores rígidos o cable mellizo.

Empalme de prolongación
Se emplea cuando se quiere ampliar la longitud de un conductor eléctrico. También se le conoce como empalme Western Union.
Se caracteriza por ser muy resistente. Se realiza con cable rígido, aunque también se puede usar cable mellizo.

Conductores eléctricos

Un conductor es un material a través del cual los electrones fluyen fácilmente y permite el paso de la corriente eléctrica.

El cobre, por ser un material de bajo costo comparado con el oro y la plata, muy dúctil y fácil de maniobrar, es el más empleado en la fabricación de diferentes tipos de conductores y cables eléctricos.

Los conductores eléctricos están cubiertos por una capa aislante de polivinilo y se clasifican según sus características y funciones. Los más empleados en la instalación de una vivienda son el alambre sólido o rígido y los cables flexibles (mellizo).



El alambre rígido consta de un solo hilo de cobre, es más fuerte y de mayor consistencia que el cable mellizo, y está cubierto por una capa aislante de polivinilo; en este tipo de conductor la capa aislante puede tener colores diferentes: rojo, azul, amarillo, blanco, negro, etc.

El cable mellizo tiene la particularidad de tener dos conductores compuestos por varios hilos finos de cobre. Cada conductor tiene su propio aislamiento. Están unidos entre sí por el material aislante, pero sin tener contacto entre los dos. Por esto la denominación de mellizo. Generalmente el aislante es de color blanco.

Los alambres sólidos o rígidos se emplean principalmente en instalaciones de tipo empotrado en una vivienda; mientras que los cables mellizos, se emplean en instalaciones provisionales y de manera visible. Ambos son buenos conductores de electricidad.

Patrón Americano A.W.G.

Este patrón conocido como A.W.G. (American Wire Gauge - Calibre de Alambre Estándar Americano) se utiliza para determinar: la cantidad de corriente que puede conducir un cable eléctrico, el tamaño de la sección del conductor, el diámetro e inclusive el peso en kilogramos por cada kilómetro de cable. Estos datos son de mucha utilidad cuando se requiere seleccionar un cable adecuado para el tipo de instalación que se va a realizar.

El cable de mayor calibre es más delgado y, por lo tanto, conduce menos cantidad de corriente. El número de calibre viene impreso en la parte exterior de la capa aislante de todo cable y conductor eléctrico.

*El calibrador o Galga es la herramienta para medir el calibre de un alambre

Herramientas básicas del electricista

Las herramientas son instrumentos, por lo general, de hierro o acero y son empleadas en la realización de trabajos.

Las herramientas del electricista deben tener unos mangos o brazos bien aislados para soportar 600 voltios, y en tamaños adecuados que permitan hacer las operaciones principales: instalar, reparar y dar mantenimiento a una instalación eléctrica.

Para realizar una instalación de tipo visible las principales herramientas a utilizar son: alicates, destornilladores y wincha métrica.

1. Alicates: permiten hacer tres operaciones fundamentales: presionar, cortar y doblar. Se caracterizan por tener dos quijadas o mandíbulas que se abren o cierran, un eje o pasador de articulación, y dos brazos cubiertos de material aislante.

El electricista debe contar con tres alicates: universal, de corte y de punta.

✦ El alicate universal empleado para sujetar, presionar y cortar los conductores y cables eléctricos.

✦ El alicate de corte sirve principalmente para cortar y pelar los cables y conductores eléctricos. No se deben emplear para cortar alambres de acero porque se maltrata el filo de sus mandíbulas.



✦ El alicate de punta, por su extremo agudo y fino, facilita el trabajo en zonas reducidas. Sirve para sujetar tornillos pequeños y complementar el trabajo con el alicate universal. También puede ser usado para doblar, presionar, sujetar y cortar cables. Posee una ranura que permite pelar cables con mayor facilidad.

2. Destornilladores: Sirven para ajustar o aflojar los tornillos o estovoles de los artefactos, equipos o accesorios eléctricos.

El electricista debe tener dos tipos de destornilladores: plano y de estrella. El primero permite trabajar con tornillos de cabeza con ranura plana, mientras que el segundo es empleado para tornillos de cabeza con ranura en forma de cruz, al que comúnmente se le denomina de estrella.

Un destornillador tiene tres partes: Mango de plástico, vástago y punta. Sus dimensiones recomendables son de 10 a 17,5 centímetros (4 a 7 pulgadas).

3. Wincha métrica: Está formada por una lámina fina de acero graduada en metros, centímetros y milímetros, así como también en pulgadas; un soporte o cubierta de plástico o metal que permite enrollar y desenrollar la lámina graduada.

Las winchas pueden ser de 3 y 5 metros para uso común, y también de mayor longitud para mediciones más grandes.

4. Martillo: Consta de una cabeza de acero con dos uñas, muy empleadas para sacar los clavos y un mango de madera.

El martillo es indispensable para colocar en las paredes o techos los tarugos, que permitirán prefijar un tornillo y asegurar los interruptores, tomacorrientes, llaves de cuchilla, portalámparas y grapas de los cables eléctricos de tipo visible. Su uso es complementario al trabajo eléctrico.

Normas de seguridad en las instalaciones eléctricas

Las normas de seguridad son el conjunto de disposiciones que determinan la forma correcta de realizar alguna actividad y así evitar accidentes o lesiones.

En nuestro caso, el trabajar con la corriente eléctrica sin conocer las normas básicas de seguridad puede tener graves consecuencias personales.

Algunas recomendaciones:

1. Emplea herramientas y/o equipos de trabajo que tengan mangos aislantes (jebe o plástico) y verifica que estén en buen estado.

2. Desconecta la corriente eléctrica de la zona a trabajar antes de iniciar una reparación, mantenimiento o manipulación del sistema eléctrico.

3. No realices trabajos de electricidad con las manos húmedas, ni en zonas mojadas; tampoco lleves puesto anillos, pulseras o relojes de metal.

4. No realices la reparación de un artefacto eléctrico que esté conectado al tomacorriente.

5. Realiza inspecciones periódicas del sistema eléctrico, de los artefactos y equipos de la vivienda antes de utilizarlos.

6. Baja la palanca de la llave eléctrica general de la vivienda ante una emergencia con la corriente eléctrica.

7. Usa prendas de protección: guantes, lentes, casco, etc.

8. Emplea materiales y accesorios eléctricos en buen estado y de buena calidad para evitar que se averíen con facilidad o produzcan cortocircuitos.

9. Nunca reemplaces los fusibles de las llaves de cuchilla por cables eléctricos.

10. Cubre con cinta aislante los empalmes eléctricos de la instalación.

11. Evita que los conductores eléctricos de tu vivienda estén a la intemperie, porque pueden dañar el asilamiento y ocasionar accidentes.

En caso de electrocución

1. Como primera medida, baja la palanca de la llave eléctrica general.

2. Aparta a la persona afectada del contacto, pero sin tocarla. Tira de su ropa o retírala por medio de algún elemento no metálico.

3. Fricciona su cuerpo para activar la circulación y solicita ayuda médida si el caso fuera grave.
